终末地人物渲染(更新中)

由于最近太忙，一点文章没写。听朋友说终末地内测了（都结束了），才想起来看看终末地的人物渲染如何做的，不得不说这人物渲染和场景渲染非常棒。

先整理下模型。

发现normal通道只有1float,猜测是法线做了压缩，这部分具体使用情况后续再分析。

mesh内可以看到存了gpu骨骼动画相关的通道。

Houdini里还原下模型各通道信息：

导入Unity先看下UnLit效果：

还原下终末地的法线压缩算法：

    private Vector4 DecompressNormal(float compressedValue)
    {
        uint compressedValueInt = System.BitConverter.ToUInt32(System.BitConverter.GetBytes(compressedValue), 0);

        // 分别计算 x, y, z 轴的 normalOSInt
        int x = Extract10BitSigned(compressedValueInt,22);  // 0-9 bit
        int y = Extract10BitSigned(compressedValueInt,12);  // 10-19 bit
        int z = Extract10BitSigned(compressedValueInt,2);   // 20-29 bit

        Vector4 normal;
        normal.x = x * 0.002f;
        normal.y = y * 0.002f;
        normal.z = z * 0.002f;

        int sign = (int)(compressedValueInt >> 31);
        normal.w = sign * 2.0f - 1.0f;

        return normal;
    }

    private static int Extract10BitSigned(uint value, int offset)
    {
        int bits = (int)(value << offset);
        return bits >> 22;
    }

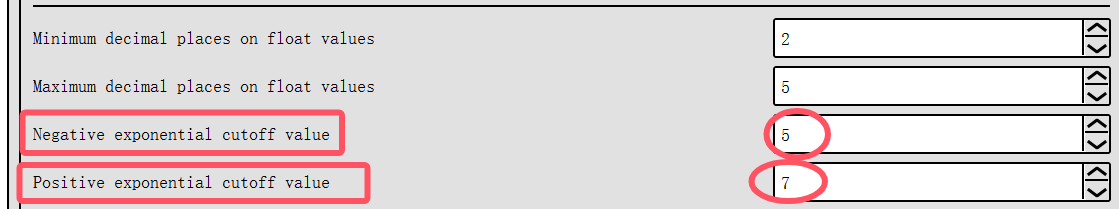

需要注意的是，renderdoc默认只保留5位小数点，需要在设置内修改(上面是显示的位数，下面画圈的截断的位数，要修改截断的位数为32)，这样导出的数据才能保证精度正确。
